Высококачественный усилитель мощности своими руками

Изготовить усилитель мощности своими руками в наше время не составит труда для любого кто владеет паяльником и обладает небольшими знаниями в области электроники, так как в настоящее время насчитывается огромное количество интернет магазинов продающих радиодетали, проблем с поиском нужных транзисторов, диодов и конденсаторов просто не существует. Каждый радиолюбитель знает как приятно слушать усилитель мощности который сделан самостоятельно, кажется даже что он звучит намного лучше фирменных аналогов. Мы в очередной раз даём Вам возможность убедиться в этом, публикуя схему усилителя который имеет отличные характеристики и при желании может быть собран в домашних условиях.

Технические характеристики :

Выходная мощность на нагрузке 4 ома : 300 Ватт
Частотный диапазон : 15-35000 Гц
Коэффициент гармоник : не более 0,05 %
Отношение сигнал / шум : не менее 95 дБ
Напряжение питания : двухполярное ± 55 вольт

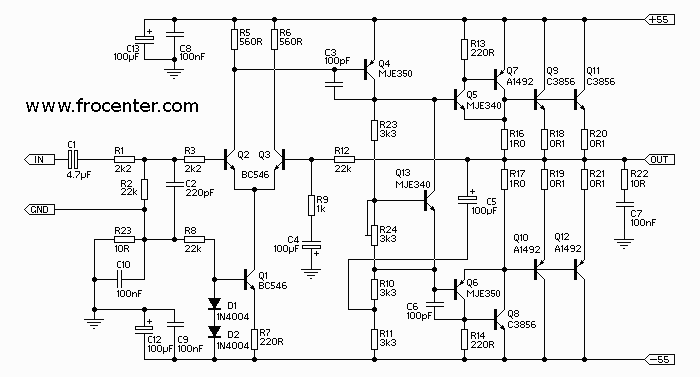

Принципиальная схема :

После сборки схемы, нужно обязательно выставить режимы работы выходных транзисторов с помощью подстроечного резистора R24, который перед включением должен быть в верхнем по схеме положении, чтобы транзистор Q13 был полностью открыт. Транзистор Q13 нужно закрепить на радиаторе охлаждения с транзисторами Q7-Q12 для термостабилизации тока покоя выходного каскада. После подачи напряжения питания, резистором R24 выставляем ток покоя транзисторов Q9-Q12 в пределах 50 миллиампер, после этого настройку можно считать оконченной.

Теперь Вы понимаете что собрать и настроить усилитель мощности своими руками не так уж и сложно. Удачи !
